判断浪涌保护器(MOV)是否合格的测量方法？[防雷
作者：www.xfjcyq.com 发布时间：2019-11-17 15:50
防雷元件测试仪具有：避雷器、防雷器、浪涌保护器、压敏电阻（MOV）、金属陶瓷放电管（GDT）、直空避雷管等性能测试、电压测量范围：10-2000V，漏电流测量范围：0.1~199.9uA、具有USB接口，可连电脑等功能。

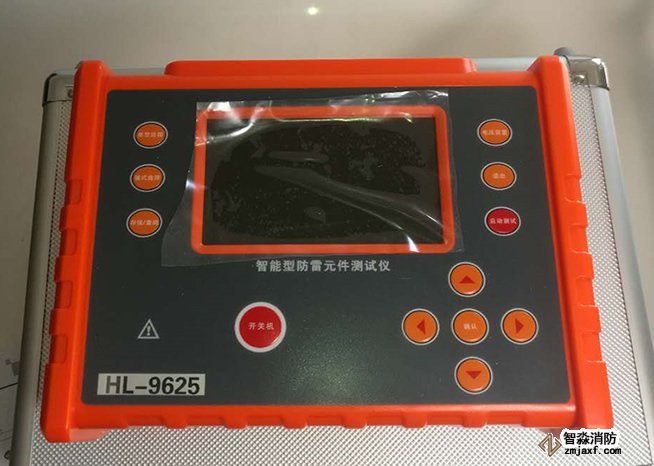

拿出仪表
按“开关机”键，开机，默认测试类型为压敏电阻（MOV）
按“类型选择”键，切换到放电管（GDT）模式
按“类型选择”键，切换到绝缘电阻模式
测量浪涌保护器接线图，红色线对应仪表红色端，对应浪涌保护器L端，黑色线对应仪表黑色端，对应浪涌保护器接地端
此处的浪涌保护器Uc电压是420V
浪涌保护器对照表，只要测量出电压在612V-748V之间，则可以判断浪涌保护器合格
按“启动测试”键测试，显示屏右下角显示“正在测试中”
当显示屏右下角显示“测试完成”，则显示屏显示出来的电压为浪涌保护器电压结果674V，在合格范围内，此第一路浪涌保护器合格。
按“开关机”键，关机，测试完成
附上浪涌保护器各种电压对应的参考范围
江苏智淼消防主营：全套消防检测设备、消防安全评估设备软件、甲乙级防雷检测装置、电气检测设备、火灾现场勘查/消防监督检查箱、二合一消防烟枪、试水/细水雾装置,产品提供带送检服务；江苏消防检测设备官网：http://www.xfjcyq.com/；服务热线：4006-598-119。
拿出仪表
按“开关机”键，开机，默认测试类型为压敏电阻（MOV）
按“类型选择”键，切换到绝缘电阻模式
测量浪涌保护器接线图，红色线对应仪表红色端，对应浪涌保护器L端，黑色线对应仪表黑色端，对应浪涌保护器接地端
此处的浪涌保护器Uc电压是420V
浪涌保护器对照表，只要测量出电压在612V-748V之间，则可以判断浪涌保护器合格
按“启动测试”键测试，显示屏右下角显示“正在测试中”
当显示屏右下角显示“测试完成”，则显示屏显示出来的电压为浪涌保护器电压结果674V，在合格范围内，此第一路浪涌保护器合格。
用同样方法测试其它三路是否合格，注意：一般4个都同一颜色的都为压敏电阻结构，部分3+1的浪涌保护器N-PE颜色不同时为防电管结构，请切换到放电管模式再进行N-PE放电管进行测试。
也可带电测试
按“开关机”键，关机，测试完成
附上浪涌保护器各种电压对应的参考范围
